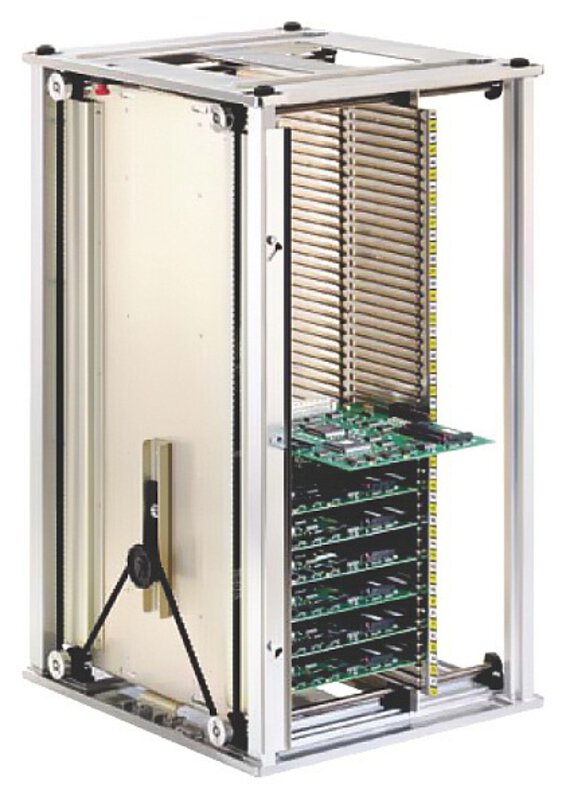

Metall-Leiterplatten-Magazin 703.3, 380 x 400 x 563 mm

Leiterplattenmagazine Serie 700: Variable Breiteneinstellung durch Zahnriemen von Hand
Sicherheitsschraube
Die Klemmung des Zahnriemens durch eine Rändelschraube verhindert ein versehentliches Verstellen der beweglichen Seitenwand.
Vier Präzisionsspindeln
zum Verstellen der beweglichen Seitenwand
Transportsicherung
An der Vorder- und Rückseite ist standardmäßig ein Riegel montiert. Beim Anheben wird der Riegel nach außen bewegt und rastet in der oberen Stellung. Die Leiterplatten können eingeschoben oder entnommen werden. Beim erneuten Anheben werden die Führungen verriegelt.
Zahnriemen
Durch Ziehen am Zahnriemen werden die Stegwände auf die erforderliche Leiterplattenbreite eingestellt.

• für hohe mechanische + thermische Beanspruchung
• Modell: 703.3
• LP: B = 10-310 mm (einstellbar), L max = 387 mm
• Magazin: H x B x T = 563 x 380 x 400 mm
• Nuttiefe 3 mm, mit Transportsicherung
• Stegwand Metall
• Breitenverstellung durch Zahnriemen
• stapelbar (mit Stapelnoppen) oder für Wendebetrieb
• Temperatur Einschübe 200 °C, Umgebung 100 °C
