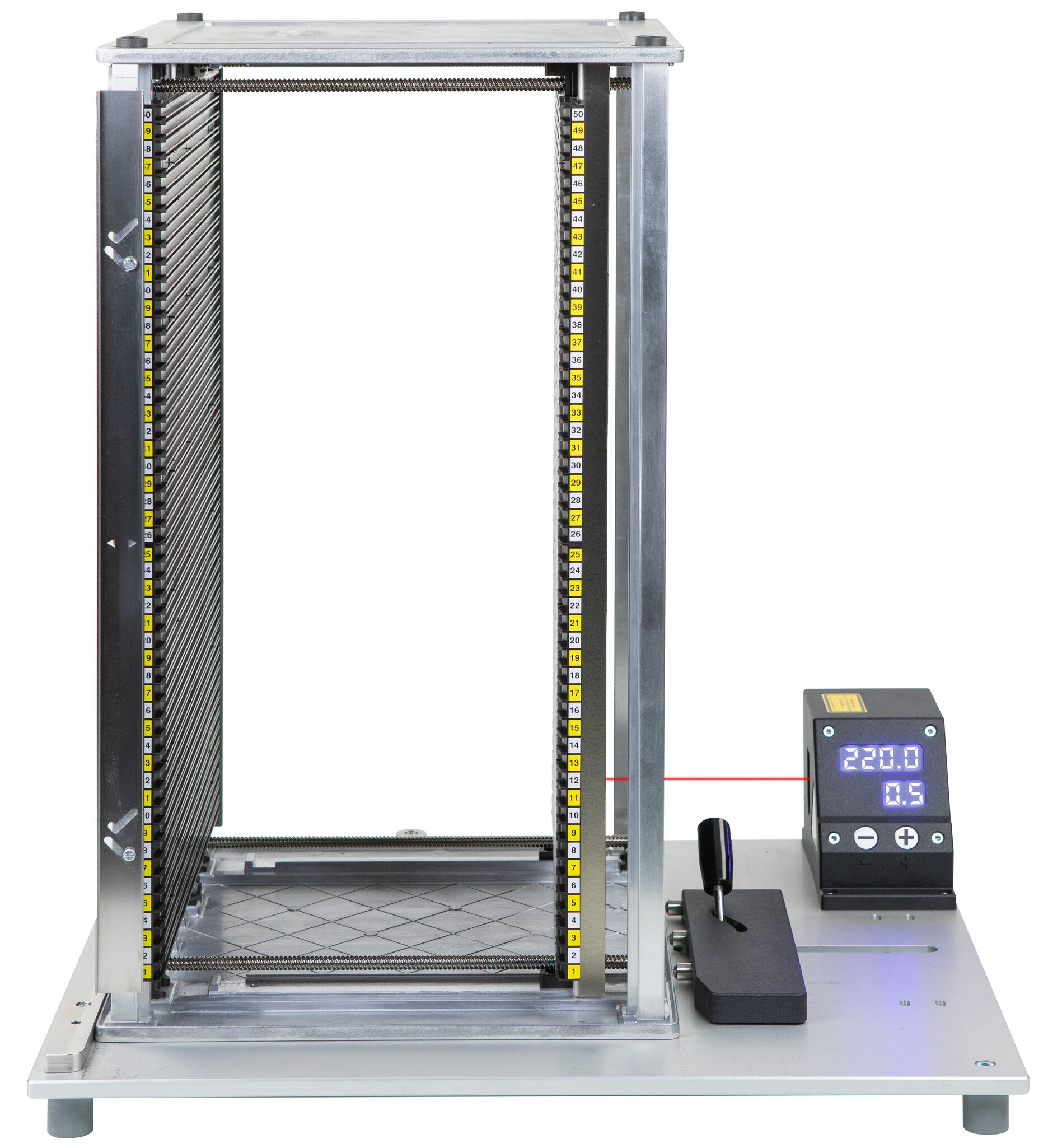

Einstellvorrichtung AD 401, zur Breiteneinstellung der Leiterplattenmagazine

Mit der Einstellvorrichtung werden die Magazine Serie 701-704 oder 7001-7004 präzise auf die Leiterplattenbreite eingestellt.
Dabei wird mit einem CCD-Laser die genaue Position der Stegwand ermittelt. Ein zusätzlicher Abstand zum Nennmaß der Leiterplattenbreite ist separat einstellbar.

Bedienung
- Magazin in die Vorrichtung einsetzen und mit dem Spannhebel am Anschlag fixieren.
- Klemmung des Zahnriemens lösen

AD 401 Breiteneinstellung von Hand
- Schnellverstellung der Stegwand durch Ziehen am Zahnriemen
- Feineinstellung durch Drehen der Spannrolle, bis das Nennmaß der Leiterplattenbreite angezeigt wird.
- Position der Stegwand durch Klemmen des Zahnriemens sichern.
- Spannhebel lösen und Magazin entnehmen

Technische Daten:
- Magazinbreiten 320 - 400 mm, bis 530 mm in Vorbereitung
- Leiterplattenbreiten 40 - 330 mm, bis 460 mm in Vorbereitung
- Wiederholgenauigkeit +/- 0,2 mm
- Schrittweite 0,1 mm
- Stromversorgung: 100 - 240 VAC, 50/60 Hz
- Leistungsaufnahme typisch < 5 W
