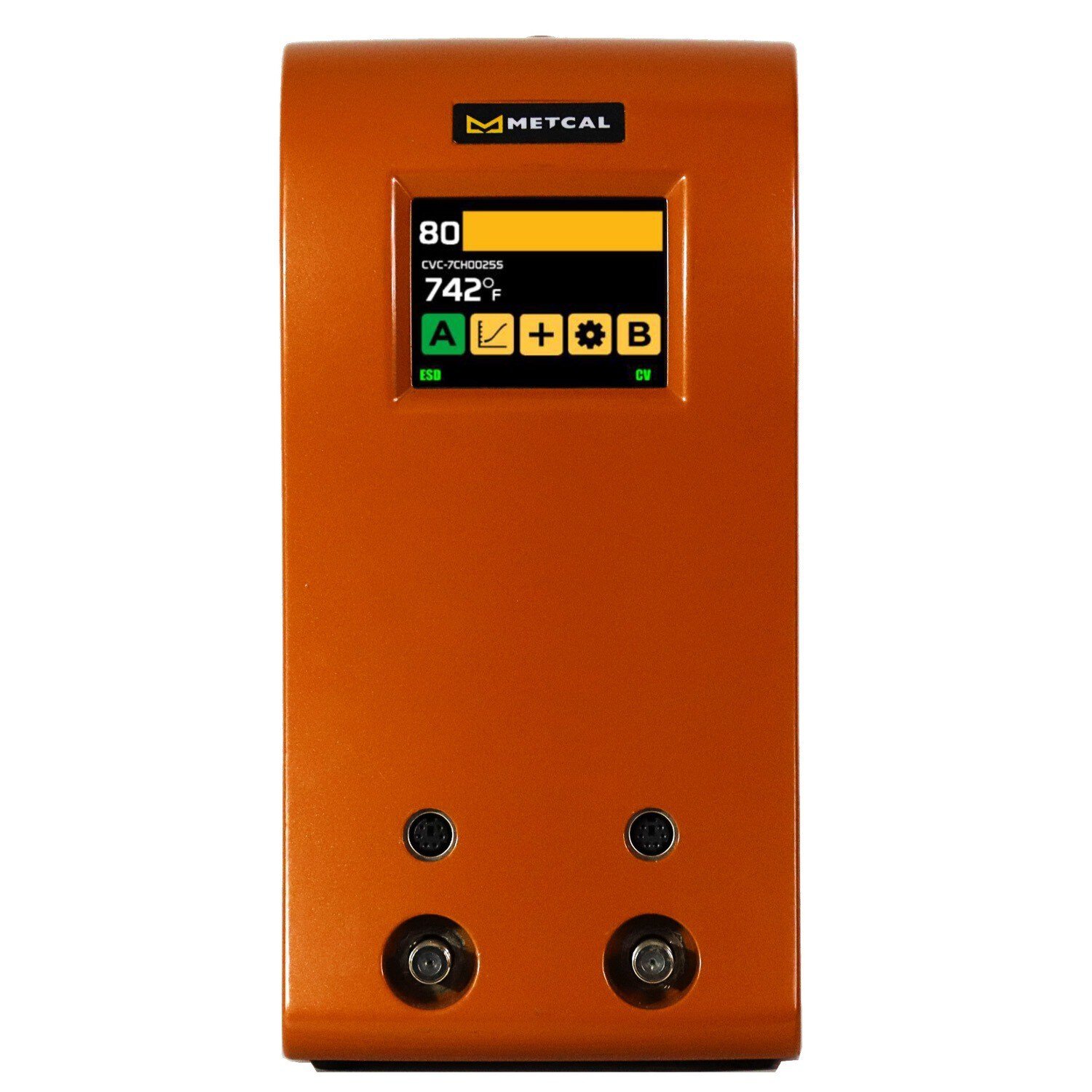

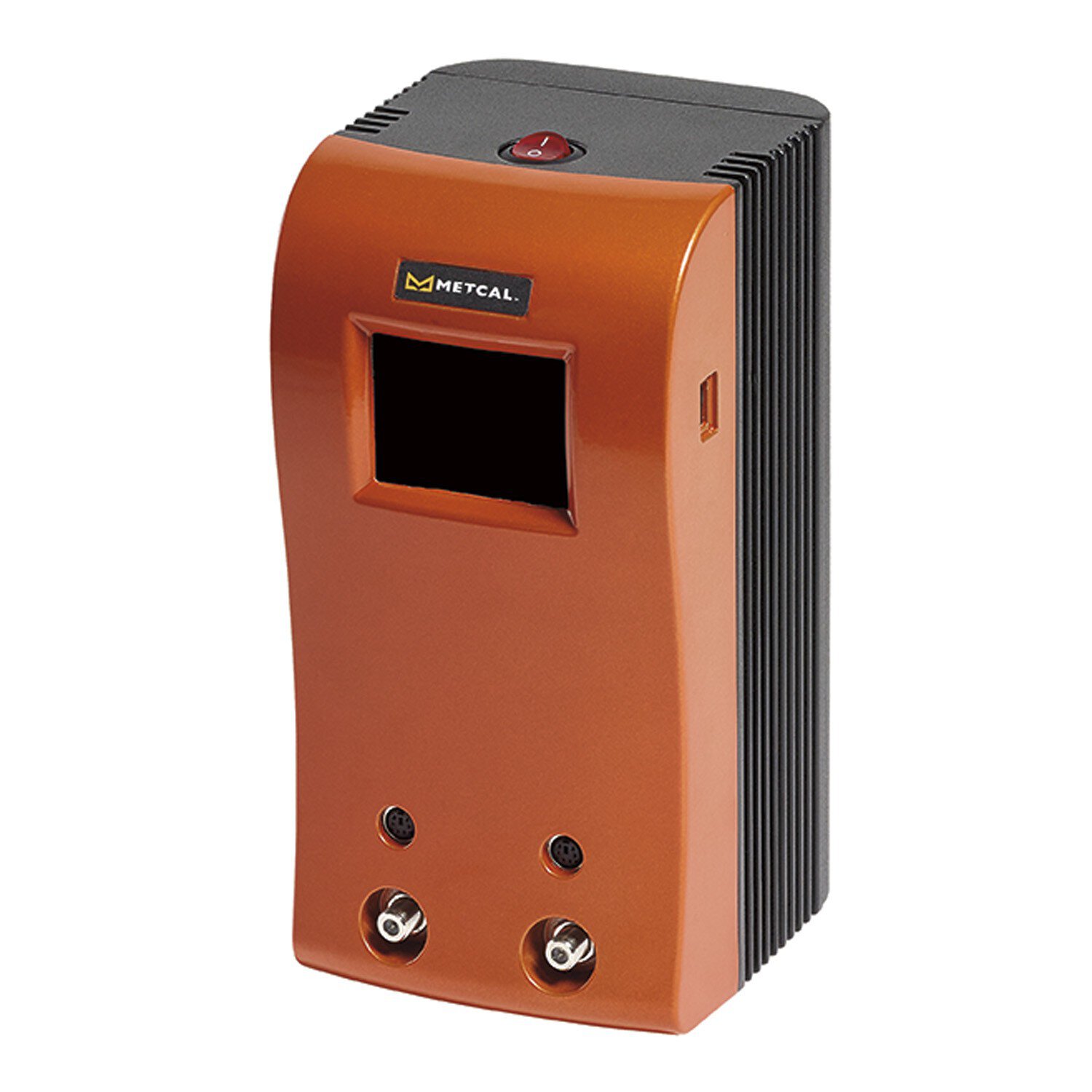

80-watt verbindingstestsysteem, ESD-conform

Metcal loopt al tientallen jaren voorop in de branche, te beginnen met de SmartHeat® technologie, die thermische stress herkent en onmiddellijk energie levert aan de soldeerverbinding wanneer dat nodig is. Het ingebouwde zelfregulerende verwarmingselement levert de juiste hoeveelheid energie op basis van de vereisten van de soldeerverbinding. Dit maakt een snel, veilig en herhaalbaar proces mogelijk dat geen kalibratie vereist. De dikte van de intermetallische verbinding is cruciaal voor de vorming van een soldeerverbinding.

Connection Validation™ (CV) evalueert de kwaliteit van de soldeerverbinding door de vorming van de intermetallische verbinding te berekenen en de gebruiker feedback te geven in een gesloten lus. CV geeft feedback aan de gebruiker via de LED-lichtring die in het handstuk is geïntegreerd. Het ontlast de gebruiker van het risico dat samenhangt met de variabelen van het soldeerproces en neemt de beslissing over het slagen of falen van een goede soldeerverbinding weg. CV vult het vermogen van de gebruiker om de kwaliteit van een soldeerverbinding te beoordelen aan door een objectieve methode te introduceren om de kwaliteit van de soldeerverbinding te beoordelen. Deze systematische en objectieve aanpak biedt herhaalbaarheid en een meetbare standaard voor het soldeerproces.

Specificaties
• Ingangsspanning: 100 - 240 VAC, geaard circuit, 50/60 Hz
• Nominaal opgenomen vermogen: 125 W
• Uitgangsvermogen: variabel, 80 W max.*
• Uitgangsfrequentie: 13,56 MHz
• Verwarmingsmethode: Inductie, SmartHeat®
• Display: 2,8" TFT-kleurentouchscreen
• Beeldschermresolutie: 320*240 RGB
• Beeldschermgrootte: 2,8" diagonaal
• Actief gebied: 43,20 x 57,60 mm
• Aansluitingen: 2 aansluitingen, enkele modus 80 watt. Het vermogen in dubbele modus wordt dynamisch verdeeld
• Interface - communicatie/firmware-upgrade: Via USB-poort en bijbehorende software met compatibele computer en kabel.
• Afmetingen voedingseenheid: B x D x H: 121 x 130 x 235 mm (4,8" x 3,3" x 9,3")
• Gewicht van de voedingseenheid: 3,35 kg (7,4 lb)
• Certificering/labeling: cTUVus, CE
• Piek-tot-aarde potentiaal: < 2 mV
• Piek-aardweerstand: < 2 Ohm
• Aarddetectie: Permanent
• Oppervlakteweerstand: 105 - 109 Ohm, ESD-veilig
• Open-circuit temperatuurstabiliteit: 1,1 °C (2 °F) in rustige lucht
• Nauwkeurigheid piektemperatuur: Voldoet aan of overtreft IPC J-STD-001 norm
• Lengte netsnoer: 183 cm, 18/3 SJT
• Garantie: 5 jaar
• Bedrijfstemperatuur: 10 - 40 °C (50 - 104 °F)
• Max. Temperatuur behuizing: 55 °C (131 °F)

Kenmerken en voordelen
• SmartHeat® power-on-demand technologie
• Gepatenteerde Connection Validation™ IMC-vormingstechnologie
• 2. 8-inch kleurenaanraakscherm met informatieve afbeeldingen
• Communicatiepoort voor procestraceerbaarheidsgegevens en firmware-upgrades
• Nauwkeurige weergave van piektemperatuur
• Geïntegreerde vermogensmeter en vermogensgrafiek
• Gepatenteerde chip-in-cartridge technologie
• Bidirectionele gesloten-lus communicatie
• Slaat cartridge-attributen op en registreert deze
• Biedt informatie over traceerbaarheid
• Beschermt de voeding tegen niet-conforme cartridges
• Achterwaarts compatibel met voedingen uit de MX-serie
• Wachtwoordbeveiliging
