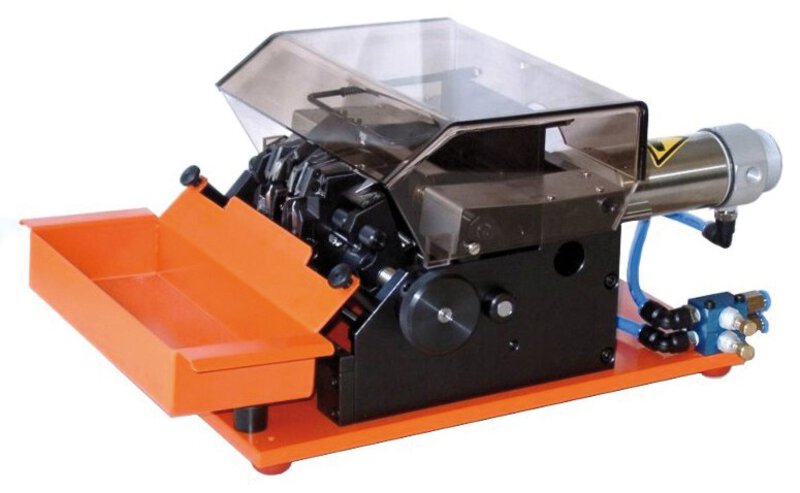

Schneide- / Präge- / Biegegerät 0,8

Schneide- / Präge- u. Biegegerät für axiale Bauteile
Bedienung von Hand
• D Draht bis 0,8 mm
• Lieferform lose / gegurtet
• Bedienung von Hand
• bis 2.500 Bauteile/h
• Druckluftbetrieb 4-6 bar mit Fußschalter
• Min. Raster: 10 mm
• Max. Raster: 70 mm
• Gewicht: ca. 8 kg
• Maße: 300 x 500 x 210 mm
Funktionsweise:
• um die Kurzbestückung von axial bedrahteten Bauteilen zu ermöglichen, müssen diese vor dem Einsetzen in die Leiterplatte auf die geeignete Länge geschnitten, und auf das erforderliche Raster gebogen werden
• Die Einstellung wird am jeweiligen Maßstab der Vorrichtung angezeigt
• Die Prägung für die Anschlußbeinchen sind werkzeugspezifisch, und werden nach Kundenanforderung gefertigt
• Die Vorrichtung kann für die verschiedenen Werkzeuge umgerüstet werden.
• Das Bauteil wird manuell zwischen die Werkzeuge eingelegt
• Diese werden dann über einen pneumatischen Fußschalter betätigt
• Die Umstellung für unterschiedliche Schneide- und Rastermaße geschieht in weniger als einer Minute
(ohne Werkzeug)
